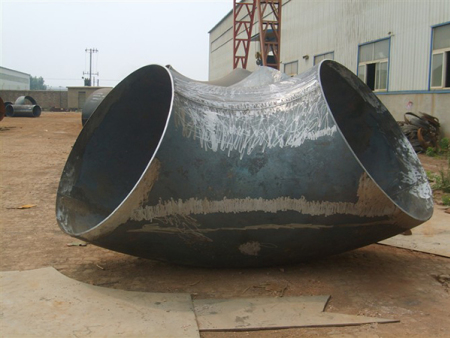

大型对焊弯头

对焊弯头按它的曲率半径来分，可分为长半径对焊弯头和短半径对焊弯头。长半径对焊弯头的曲率半径等于1.5倍的管子外径，即R=1.5D。短半径对焊弯头的曲率半径等于管子外径，即R=1D。式中的D为对焊弯头直径，R为曲率半径。 如没有特殊的说明，一般选用的是1.5D的弯头。

(1)对焊弯头按它的曲率半径来分，可分为长半径对焊弯头和短半径对焊弯头。长半径对焊弯头的曲率半径等于1.5倍的管子外径，即R=1.5D。短半径对焊弯头的曲率半径等于管子外径，即R=1D。式中的D为对焊弯头直径，R为曲率半径。 如没有特殊的说明，一般选用的是1.5D的弯头。

　　(2)若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中常用的是STD和XS两种。

　　(3)按弯头的角度分，有45度对焊弯头，有90度对焊弯头和180度对焊弯头及其它不同的角度的弯头。

　　(4)材料有:碳钢，合金钢和不锈钢。

　　材质划分

　　碳钢: ASTM/ASME A234 WPB、WPC

　　合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

　　不锈钢:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

　　ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

　　ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

　　低温钢:ASTM/ASME A402 WPL3-WPL 6

　　高性能钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70

　　标准号 描述

　　JIS B2311 通用钢制对焊管件

　　JIS B2312 钢制对焊管件

　　JIS B2313钢板制对焊管件

　　JIS B2316 钢制承插焊管件

　　管件执行标准之美国标准:

　　标准号 描述

　　ASME/ANSI B16.9 工厂制造的锻钢对焊管件

　　ASME/ANSI B16.11 承插焊和螺纹锻造管件

　　ASME/ANSI B16.28 钢制对焊小半径弯头和回头弯

　　ASME B16.5 管法兰和法兰配件

　　MSS SP-43 锻制不锈钢对焊管件

　　MSS SP-79 承插焊异径插入件

　　MSS SP-83 承插焊和螺纹活接头

　　MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座
